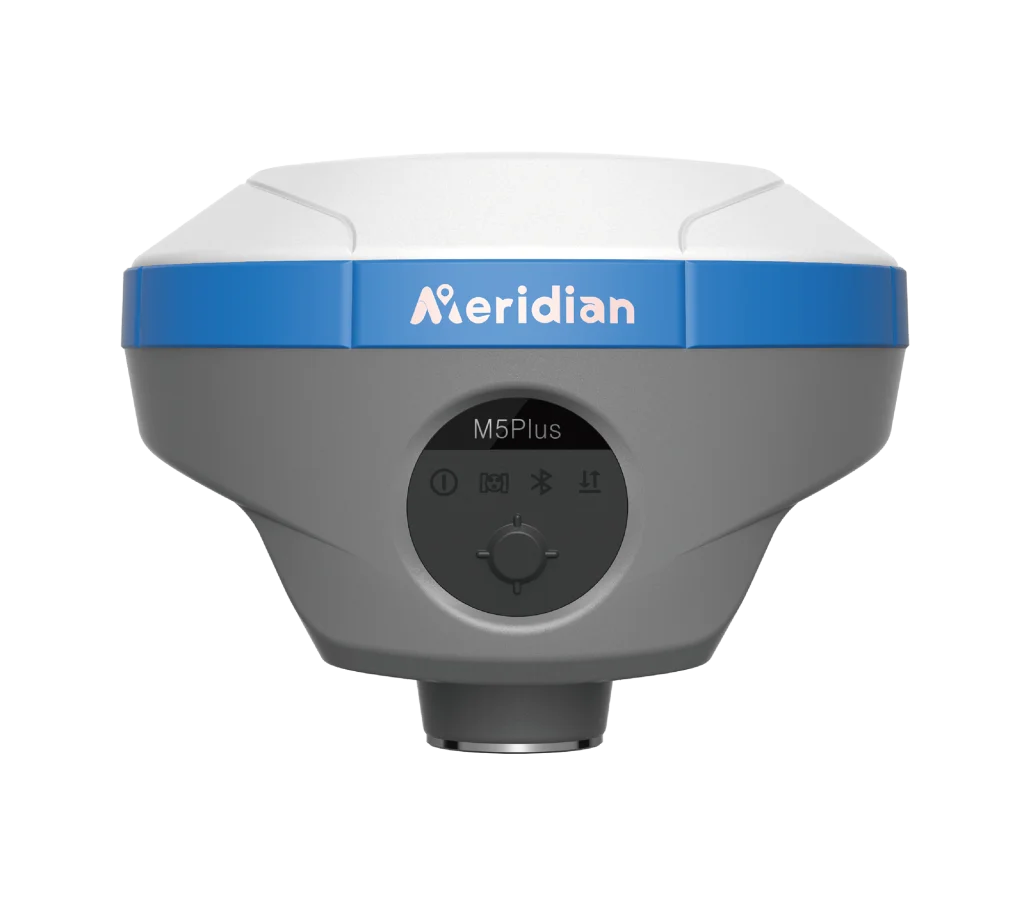

M5Plus - Džepna IMU-RTK GNSS jedinica
GNSS prijemnik M5Plus predstavlja iznimno lagan, potpuno opremljen i inteligentan GNSS sustav, opremljen integriranom antenom s podrškom za sve frekvencije, naprednim višekanalnim RTK procesorom, ugrađenim radioprijemnikom te internom memorijom od 8 GB, što korisnicima omogućuje postizanje točnih i pouzdanih geodetskih rješenja.
Njegov snažan RTK algoritam omogućuje jednostavno postizanje fixed RTK rješenja u najzahtjevnijim uvjetima, omogućujući geodetima da se usredotoče na terenski rad, a ne na tehničke aspekte mjerenja. Sustav omogućuje precizno određivanje i onih točaka koje su prethodno bile nedostupne za mjerenje, čime se iskolčenje izvodi brže, sigurnije i udobnije, značajno povećavajući efikasnost geodetskog rada.
Višekonstelacijski GNSS
GNSS prijemnik M5Plus osigurava visoko precizno rješenje za navigaciju u realnom vremenu. Podržava višekonstelacijske satelitske signale: GPS, GLONASS, BEIDOU, GALILEO, QZSS, IRNSS te L-Band, što omogućuje pouzdano i stabilno određivanje položaja u različitim terenskim uvjetima.
Napredna IMU funkcionalnost
GNSS prijemnik M5Plus opremljen je IMU tehnologijom s kalibracijom od 120° u kompaktnoj izvedbi, čime se proširuje područje primjene uređaja na lokacije do kojih tradicionalni RTK sustavi ne mogu doprijeti, otvarajući nove mogućnosti za geodetske i infrastrukturne primjene.
Džepna veličina
RTK sustav M5Plus, veličine dlana, spaja eleganciju i preciznost, pružajući kompaktno rješenje za točno određivanje položaja u pokretu.
Snažna baterija
GNSS prijemnik M5Plus opremljen je baterijom od 7,4 V / 7000 mAh s mogućnošću brzog punjenja, što omogućuje rad u trajanju duljem od 26 sati i značajno štedi vrijeme korisnika.
Robusno kućište
GNSS prijemnik M5Plus ima IP67 zaštitu od vode i prašine te kućište od legure magnezija i aluminija, osiguravajući visoku otpornost i pouzdanost u zahtjevnim terenskim uvjetima.
Tehničke specifikacije
GNSS Signal② | Channel | 1408 |
Beidou (BDS) | B1I，B2I，B3I，B1C，B2a，B2b* | |
GPS | L1 C/A，L1C*，L2P(Y)，L2C，L5 | |
GLONASS | L1，L2，L3* | |
GALILEO | E1，E5a，E5b，E6* | |
QZSS | L1， L2，L5，L6* | |
SBAS | L5* | |
NavIC(IRNSS)* | L1， L2，L5 | |
L-band | B2b PPP (Only for the Asian-Pacific Region) | |
Data Format | CMR, CMR+, RTCM2.X, RTCM3.X | |
Data Output | NMEA-0183, RINEX, TXT | |
Data Updating Rate | Up to 20Hz | |
Time to Recapture | <1s | |
Cold Start | <40s | |
Positioning | Single Point Positioning (RMS) | Horizontal: 1.5mm | Vertical: 2.5mm |
Fast Static | Horizontal: 2.5mm+0.5ppm RMS | Vertical: 5mm+0.5ppm RMS | |
Real-Time Kinematic (RMS) | Horizontal: ±(8mm+1ppm) | |
Vertical: ±(15mm+1ppm) | ||
RTK Signal Initialization | <5s, 99% Initialization Reliability | |
Static Accuracy (RMS) | Horizontal: ± (1.5mm+0.4ppm) | |
Vertical: ± (2.5mm+0.8ppm) | ||
Time Accuracy (RMS) | 20ns | |
Speed Accuracy | ≥0.03m/s | |
Tilt Compensation Accuracy | ≤2cm(Tilt Angle≤60°, Up to 120°) | |
IMU Update Frequency | 200Hz | |
Communication | Bluetooth | V5.2 Dual Mode. 2.4GHz@+5dBm |
Storage (USB Access Supported) | 8GB | |
Internal Radio | Transmitting power: 1 W (27 dBm +1.5 dB) or 2 W (32 dBm +1.5 dB) | |
Frequency: 410~470MHz. Channel Spacing: 25kHz | ||
Operation: Data Only, Antenna lmpedance 50 Ohm | ||
Protocol: TrimTalk 450S, South 9600, TrimMask lll, South 19200, MeridianLink | ||
Air Baud Rate: 9600,19200,11000 | ||
Battery | Specifications | 7.2V 6600mAh lithium-ion Rechargeable Battery |
Operating Time | RTK Rover: Up to 26 hours (Typical Power Consumption) | |
Static: Up to 30 hours (Typical Power Consumption) | ||
Charging | Support USB PD 15V/1,5A (Supports Quick Charging Adapter) | |
Environment | Operating Temperature | -40°C~+85°C |
Storage Temperature | -55°C~+85°C | |
Anti-seismic | 2m Pole Drop Onto Concrete | |
Dust & Waterproof | IP68 | |
I/O Interface | 1× USB type-C port; 1 × SMA antenna port; 1 × 5 pin LEMO port | |
Physical | Dimensions | 119mm×119mm×76mm |
Weight | 599g | |
Material | Magnesium-alloy Casing + ABS/PC Plastic Top Cover |
