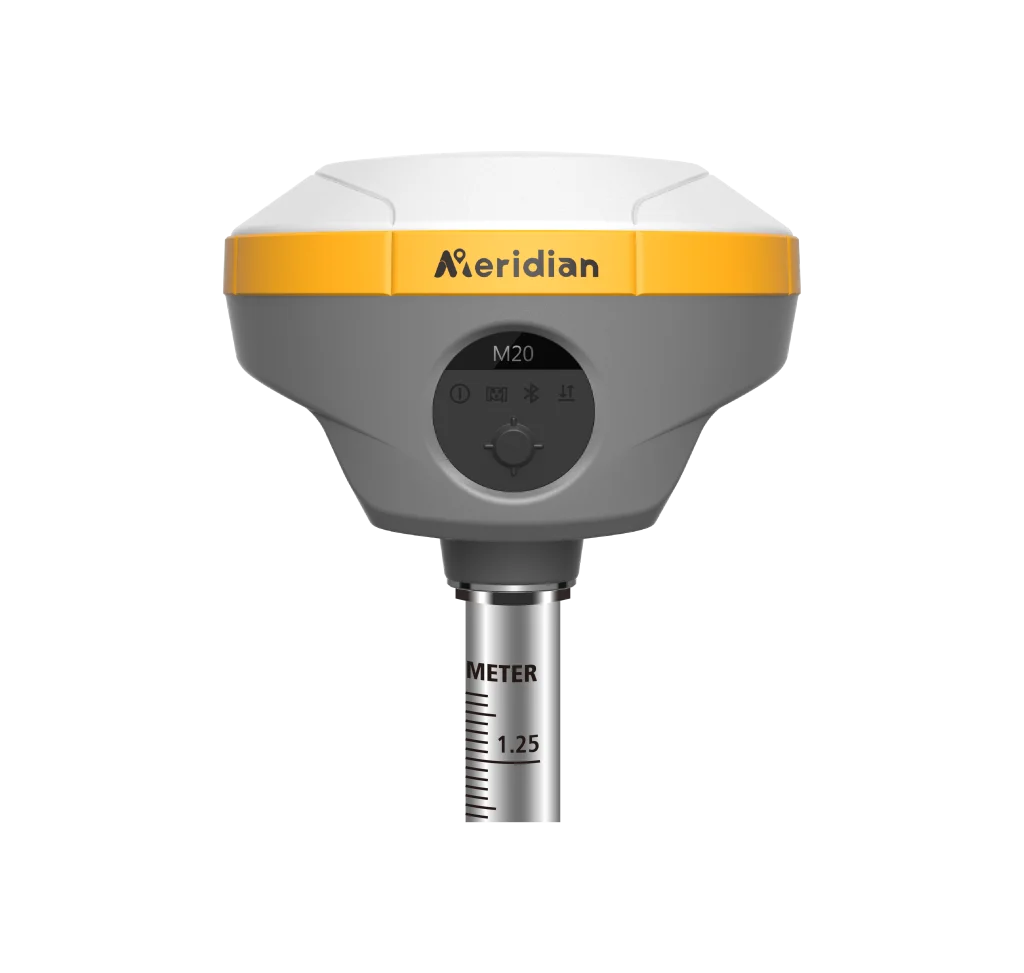

M20 GNSS RTK
Ručni vizualni IMU-RTK GNSS sustav
Meridian M20 GNSS RTK predstavlja inovativno rješenje koje objedinjuje naprednu GNSS tehnologiju s integriranom visokorezolucijskom kamerom, inercijskom mjernom jedinicom (IMU) i 4G komunikacijom. Uređaj ne zahtijeva kalibraciju, što uvelike povećava operativnu učinkovitost. Zbog kompaktne i lagane konstrukcije, M20 je praktičan i prijenosan instrument namijenjen geodetskim stručnjacima za terenska mjerenja te povećanje točnosti određivanja položaja.

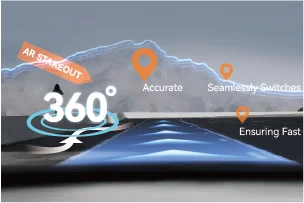

AR iskolčenje
Vizualno pozicioniranje olakšava pronalazak točaka projiciranjem projektnih podloga na stvarne terenske prikaze, čime se značajno povećava učinkovitost iskolčenja. Ugrađena visokorezolucijska kamera omogućuje visoku točnost uz precizno praćenje signala. Sustav za 360° AR iskolčenje omogućuje neometano prebacivanje između ručnog kontrolera i rovera, osiguravajući brzo i precizno izvođenje iskolčenja.
Dulji radni vijek baterije
Omogućuje neprekidan rad do 26 sati, što korisnicima pruža mogućnost cjelodnevnog terenskog rada bez prekida. Sustav istovremeno osigurava pouzdano spremanje podataka, uklanjajući rizik od gubitka važnih informacija uslijed pražnjenja baterije.
Rješenje bez potrebe za kalibracijom
Opremljen 120° IMU tehnologijom bez kalibracije, Meridian M20 osigurava stabilnost i visoku preciznost rada u kompaktnom uređaju. Zahvaljujući eliminaciji postupka kalibriranja, proširuje se primjena uređaja i na lokacije koje su izvan dosega tradicionalnih RTK sustava, čime se otvaraju nove mogućnosti u geodetskim primjenama.
Dulji radni domet
Integrirani interni radio s MeridianLink protokolom omogućuje radni domet do 15 km, pružajući veću fleksibilnost na terenu. Uklanjanjem potrebe za vanjskim radijskim uređajem, M20 postaje lakši, jednostavniji i prenosiviji, što značajno povećava učinkovitost i praktičnost u geodetskim mjerenjima.
Podrška za sve konstelacije
Podržava sustave BDS, GPS, GLONASS, Galileo, QZSS i SBAS. Sa 1408 kanala, M20 omogućuje sveobuhvatno praćenje GNSS signala, osiguravajući visoku preciznost i pouzdanost mjerenja u svim geodetskim uvjetima.
Tehničke specifikacije
System | System | Linux |
GNSS Signal | Channel | 1760 |
BDS | B1I，B2I，B3I，B1C，B2a，B2b* | |
GPS | L1 C/A，L1C*，L2P(Y)，L2C，L5 | |
GLONASS | L1，L2，L3* | |
GALILEO | E1，E5a，E5b，E6* | |
QZSS | L1C/A, L1C, L2C, L5, L6* | |
SBAS | L1, L5* | |
NavIC(IRNSS)* | L5 | |
L-band | B2b PPP (Only for the Asian-Pacific Region)& HAS* | |
Data Format | CMR, CMR+, RTCM2.X, RTCM3.X | |
Data Output | NMEA-0183, RINEX, TXT | |
Data Updating Rate | Up to 20Hz | |
Time to Recapture | <1s | |
Cold Start | <40s | |
Positioning | Single Point Positioning (RMS) | Horizontal: 1.5m | Vertical: 3.0m |
DGPS (RMS) | Horizontal: 0.4m | Vertical: 0.8m | |
Real-Time Kinematic (RMS) | Horizontal: ±(8mm+1×10-6·D) | |
Vertical: ±(15mm+1×10-6·D) | ||
Speed Accuracy (RMS) | 0.03m/s | |
Static Accuracy (RMS) | Horizontal: ± (2.5mm+0.5-6·D) | |
Vertical: ± (5mm+0.5-6·D) | ||
Time Accuracy (RMS) | 20ns | |
Speed Accuracy | ≥0.03m/s | |
Tilt Compensation Accuracy | ≤2cm(Tilt Angle≤60°, Up to 120°) | |
IMU Update Frequency | 200Hz | |
Communication | Bluetooth | V5.2 Dual Mode. 2.4GHz@+5dBm |
WiFi | IEEE 802.11b/g/n | |
Cellular | LTE FDD: B1/3/5/7/8/20 | |
LTE TDD: B38/40/41 | ||
UMTS/HSPA+: B1/8 | ||
GSM/GPRS/EDGE: 900/1800 MHz | ||
Storage | Up to 64GB | |
Internal Radio | Transmitting Power: 1W (27 dBm +1.5 dB) or 2 W (32 dBm +1.5 dB) | |
Frequency: 410~470MHz | ||
Protocol: TrimTalk 450S、South 9600、TrimMask Ⅲ 、 South 19200、MeridianLink | ||
Air Baud Rate: 9600, 19200,11000 | ||
Battery | Specifications | 7.2V, 6600mAh lithium-ion Rechargeable Battery |
Operating Times | RTK Rover: Up to 14 hours (Typical Power Consumption) | |
Static: Up to 22 hours (Typical Power Consumption) | ||
Charging | Support USB PD 15V/2A (Supports Quick Charging Adapter) | |
Environment | Operating Temperature | -40°C~+85°C |
Storage Temperature | -55°C~+85°C | |
Anti-seismic | 2m Pole Drop Onto Concrete | |
Dust & Waterproof | IP68 | |
Dual-Camera | AR Sensor pixels | Global shutter with 5 MP |
VR Sensor pixels | Global shutter with 2 MP | |
VR Field of view | 75°C | |
Video frame rate | 30fps | |
Image accuracy | 2~4 cm 95% (2σ)@10m | |
Physical | I/O Interface | 1× USB type-C port; 1 × SMA antenna port; 1× SIM card slot; 1 × 5 pin LEMO port |
Dimensions | 119mm×119mm×76mm | |
Weight | 650g |
