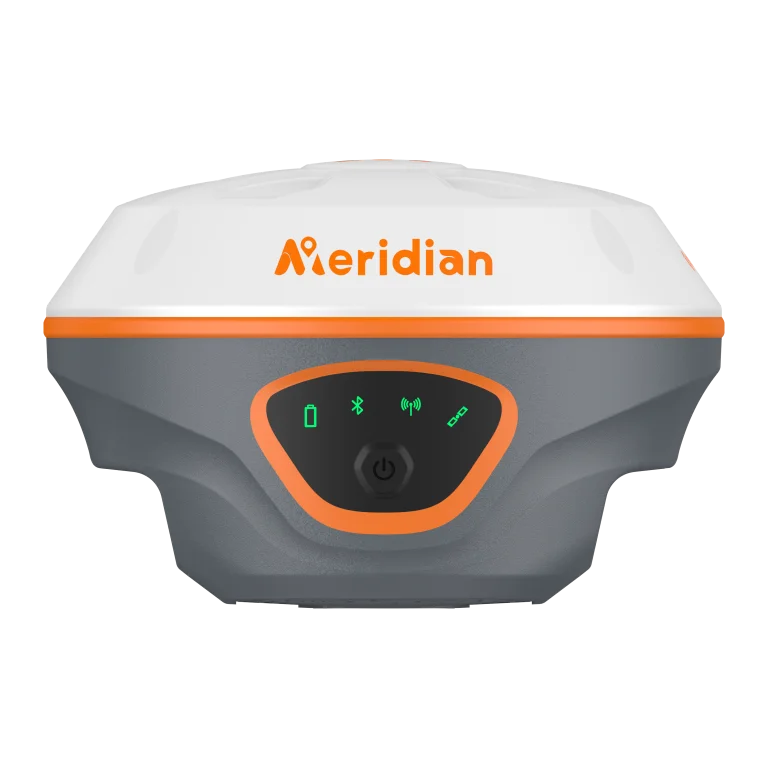

M20L Visokoprecizni laserski IMU-RTK GNSS
Meridian M20L Green Laser GNSS RTK predstavlja inovativno rješenje koje objedinjuje naprednu lasersku tehnologiju, IMU i 4G povezivost. Sustav ne zahtijeva kalibraciju, što značajno povećava operativnu učinkovitost. Primjena laserskog mjerenja bez štapa omogućuje brža terenska mjerenja uz smanjenje rizika.
M20L zeleni laserski prijemnik pruža nove mogućnosti rada u zahtjevnim, nepristupačnim i opasnim uvjetima, osiguravajući visoku preciznost, sigurnost i brži i jednostavniji rad.
Prednosti:
- Udaljeno snimanje nepristupačnog detalja
- Mjerenje visina nepristupačnih točaka
- Kombinirana vanjska i unutarnja mjerenja
- Mjerenje točaka unutar objekta zelenim laserom sa vanjske pozicije
Najnovija tehnologija zelenog lasera
Laserska tehnologija omogućuje iznimnu preciznost u određivanju položaja i čini mjerenja bez upotrebe štapa jednostavnijima i bržima. Kombinacija napredne laserske tehnologije s dometom do 100 m, potpune GNSS konstelacije, IMU i 4G integracije, omogućuje rad bez kalibracije, značajno povećava učinkovitost terenskih mjerenja i smanjuje potencijalne rizike.
AR iskolčenje
Vizualno pozicioniranje olakšava pronalazak točaka putem preklapanja podataka iskolčenja na stvarnu lokaciju, povećavajući efikasnost iskolčenja. Visokoučinkovita HD kamera osigurava visoku preciznost praćenjem signala. Funkcija 360° AR iskolčenja omogućuje neprimjetno prebacivanje rada između ručnog kontrolera i rovera, osiguravajući brzo i precizno iskolčenje
Podrška za sve konstelacije
Podržava sustave BDS, GPS, GLONASS, Galileo, QZSS, SBAS i L-Band. Sa 1760 kanala, M20L omogućuje sveobuhvatno praćenje GNSS signala, osiguravajući visoku preciznost i pouzdanost mjerenja u svim geodetskim uvjetima.
Rješenje bez potrebe za kalibracijom
Opremljen laserskom tehnologijom i 120° IMU tehnologijom bez kalibracije u kompaktnom kućištu, M20L dodatno unapređuje izvanredne performanse lasera. Time se proširuje primjena uređaja na lokacije koje su izvan dosega tradicionalnih RTK sustava, otvarajući nove mogućnosti u geodetskim primjenama, povećavajući zadovoljstvo korisnika i značajno poboljšavajući operativnu učinkovitost.
Veći radni domet
GNSS prijemnik M20L, opremljen internim radiom s MeridianLink protokolom, omogućuje radni domet do 15 km i povećava fleksibilnost. Eliminacijom potrebe za vanjskim radiom, M20L postaje lakši, jednostavniji i mobilniji, što rezultira povećanom efikasnošću i praktičnošću rada na terenu.
Kompaktne dimenzije
Ručni RTK (Real-Time Kinematic) sustav objedinjuje elegantan dizajn i visoku preciznost, pružajući kompaktno rješenje za točno određivanje položaja u terenskim uvjetima.
Snažna baterija
S baterijom od 7,4 V i 7000 mAh te mogućnošću brzog punjenja, uređaj omogućuje rad dulji od 26 sati, značajno štedeći vrijeme tijekom terenskih mjerenja.
Tehničke specifikacije
Meridian M20L Specification | ||
GNSS Signal② | Channel | 1760 |
BDS | B1I，B2I，B3I，B1C，B2a，B2b* | |
GPS | L1 C/A，L1C，L2P(Y)，L2C，L5 | |
GLONASS | L1，L2，L3* | |
GALILEO | E1，E5a，E5b，E6* | |
QZSS | L1C/A, L1C, L2C, L5, L6* | |
SBAS | L1, L5* | |
NavIC(IRNSS)* | L5 | |
L-band | B2b PPP (Only for the Asian-Pacific Region)& HAS* | |
Data Format | CMR, CMR+, RTCM2.X, RTCM3.X | |
Data Output | NMEA-0183, RINEX, TXT | |
Data Updating Rate | Up to 20Hz | |
Time to Recapture | <1s | |
Cold Start | <40s | |
Positioning Performance | Single Point Positioning (RMS) | Horizontal: 1.5m | Vertical: 3.0m |
DGPS (RMS) | Horizontal: 0.4m | Vertical: 0.8m | |
Real-Time Kinematic (RMS) | Horizontal: ±(8mm+1ppm) | |
Vertical: ±(15mm+1ppm) | ||
Speed Accuracy (RMS) | 0.03m/s | |
Static Accuracy (RMS) | Horizontal: ± (2.5mm+0.5ppm) | |
Vertical: ± (5mm+0.5ppm) | ||
Time Accuracy (RMS) | 20ns | |
Speed Accuracy | ≥0.03m/s | |
Tilt Compensation Accuracy | ≤2cm(Tilt Angle≤60°, Up to 120°) | |
IMU Update Frequency | 200Hz | |
Laser Accuracy (RMS) | Horizontal: ±(8mm+3mm/m) | |
Vertical: ±(15mm+3mm/m) | ||
Communication | Bluetooth | SPP3 0+BLE5 0 Dual Mode, 2.4 GHz @ +6 dBm |
Cellular | LTETDD:B34/38/39/40/41 | |
LTE FDD: B1/3/5/7/8/20/28 | ||
WCDMA: B1/5/8 | ||
GSM: B850/900/1800 | ||
Storage | 32GB | |
Internal Radio | Transmitting Power: 2W(33±1dBm) 1W(30±1dBm) | |
Frequency: 410~470MHz | ||
Protocol: SOUTH, TrimTalk 450S, SATEL, TRANSEOT, TRIMMK III, TrimTalk, MeridianLink | ||
Air Baud Rate: 9600, 19200，11000 | ||
Battery | Specifications | 7.2V,7000mAh lithium ion Rechargeable Battery |
Operating Times | Laser RTK Rover: Up to 20 hours (Typical Power Consumption) | |
Static: Up to 40 hours (Typical Power Consumption) | ||
Charging | Support USB PD 15V/2A (Supports Quick Charging Adapter) | |
Environment | Operating Temperature | -40°C~+85°C |
Storage Temperature | -55°C~+85°C | |
Anti-seismic | 2m Pole Drop Onto Concrete | |
Dust & waterproof | IP68 | |
Physical | AR Camera | 12 MegaPixel, large viewing angle, supports live view stakeout(optional) |
Laser Assisted Camera | 12 MegaPixel ,supports laser aiming display | |
I/O Interface | 1× USB type-C port; 1 × TNC antenna port; 1× SIM card slot; 1 × 5 pin LEMO port | |
Dimensions | 125mm×125mm×79mm | |
Weight | ≤699g | |
